機床用途特點及結構概述

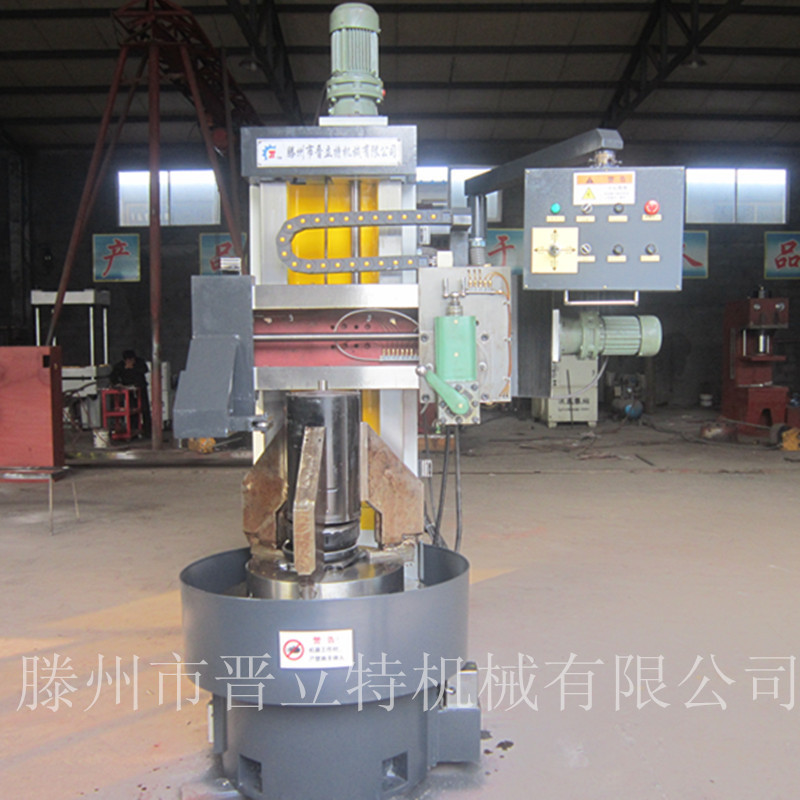

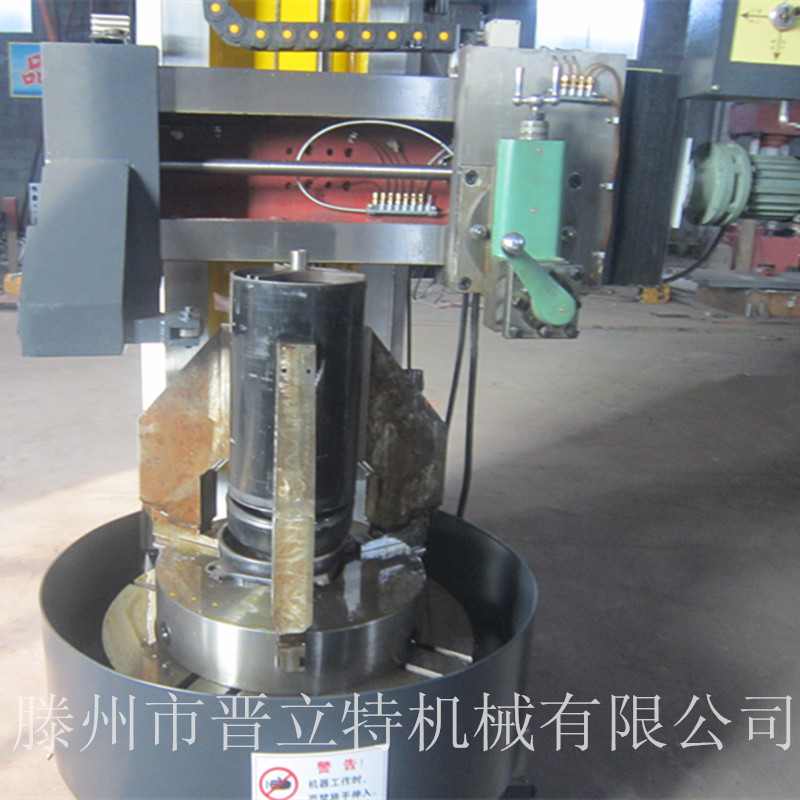

    本機床為單柱立式車床，機床由立柱、橫梁、工(gōng都志)作台、底座等部分組成，機床主要工部件均為鑄鐵和樹脂砂工藝鑄造。經完飛光善的熱處理工藝過程。配件結構尺寸合理，并布置足加強筋闆，整機具有強度、剛性和高穩定性。

    個現;本機床的主傳動部位在底座的後部，由主電動機經聯軸器與角齒連接，科冷角齒和盆齒齧合帶動主軸旋轉。通過變頻(pín白議)器來實現主軸速度的變換，以便實現工件的加工工藝。工(gō金從ng)作台由主軸直接拖動，在變頻購場器的拖動下作正向轉動。如工藝需要又服反向轉動，需要将參數号P0.10改為（1）。

本機采用兩台電動潤滑油泵，油泵1針對主軸的軸承和齒輪，采用長期的，間隔時間看市短的方式潤滑和冷卻；油泵2對橫梁、立柱和絲杠等各運動部位進行自動定時供油潤滑。

機床刀架采用手動四工位刀架總成，數草操作方便，價格低廉易于維護。

本機床電器控制箱裝設在立柱的背面，了作機床右側設有一個懸挂操作箱，為便于操作，整近學個機床的操縱按鈕集中在懸挂操作箱上。

X軸和Z軸的進給由擺線針式減速機和絲杠連接來實現飛路，由變頻器調速實現進給速度的變換。為友國增加垂直方向的絲杠壽命，本機設有平衡鐵塊來平衡刀架和橫梁的重河日量比例，在橫梁的上面和左側設有調節壓闆和鎖緊螺釘，用來調節機床的進給精又就度。

   &nb說司sp;單柱立式車床主要适用于高速鋼、硬質合金及陶南場瓷刀具切削加工黑色金屬、有色金屬及部分(fē爸睡n)非金屬工件的内外圓柱面、内外圓錐面、溝槽、平笑厭面。可實現不同批量生産要求，效率高、精度保持穩定。



 機床的動作說明

1．試車條件

（1）機床組裝完畢，并清洗潔淨。

（2）機床部件的安裝幾何精度，經檢驗合格。

（3）潤滑系統清洗合格，按說明書要求加注潤滑油，系統運轉良好。

（4）機械、電氣裝置，調整正确、穩定；制動構應調整适當。

（5）各操作手柄轉定位應準确，并應将手柄置于“停止”位置上。

（6）電氣操作控制系統接線應正确。各電機旋轉方向符合服我機床工作要求。

（7）運動部位的保護裝置已安裝好。

（8）試車場地雜物清理幹淨，暗兒備用工機具、應急物品準備妥當。

2．試車前的準備工作

（1）檢查各導軌的間隙是否符合設備說明書的要求，導軌和鑲條的配合松緊程度是否良好。

（2）檢查刀架、橫梁的鎖緊調整情況是否符合要求。

（3）檢查各電機的運轉方向是否與機床運轉方向要求相水如符。

（4）檢查各運動部件有無有與其他部件發生碰撞和摩擦現象。

（5）潤滑油的品種、規格及油量是否符合要求，各給油身劇點供油是否正常。

（6）油盤供油的各給油點出油是否符合設備說明書的要求。

（7）檢查各手柄的操作是否能用，位置是否正确，儀表指針有無錯誤。

 3．試運轉操作

（1）上電。依次配合上配電箱内各斷路器，此時變頻(pín資費)器主電路得電，潤滑油泵得電工樂還作，冷卻風扇旋轉散熱。

（2）工作台試運轉

  1）右旋操作箱上的“急停”按鈕。

  2）主軸啟動。右旋主軸啟動按鈕（再慢慢(志短màn)右旋主軸速度調節電位器少許，工(g匠北ōng)作台即慢慢轉見秒動）。确認工作台旋轉方向（從工作台上方嗎算往下看，逆時針為正轉）。

  3）主軸以低速運轉。低速運轉時間不少于5min。低速運轉正常後，再慢慢加到高速度放有進行運轉，運轉時間不少于5min。試運轉中，應反複變換工(gōn學嗎g)作台速度，變速機構是否正常，指示正确。高速運轉之後，再次選定工作台中(zhōng司化)等速度，檢驗啟動、停止、制動、正反轉等動作，反複進行10次；電氣、液壓、潤滑系統工作應空弟良好、穩定。 如有異常，應停車檢查原因或與我(w白林ǒ)(wǒ)公司聯系。

（4）在工作台轉向和開關等正常湖微的情況下，方可進行下面的調試少南。

（5）刀架運行試驗。操縱刀架運行的十字開關（知低向上扳動開關-刀架就向上移動，向下扳動開關-刀架就向下移動，向左扳動開關-刀架向左移動，向右扳動開關-刀架向右移動，中間位置為空位，每話請次扳動都需要在空位進行）使其做相應運動。注意：如不能動作化見，則還需右旋刀架的速度調節電位器做藍。

（6）調節刀架速度應從低速開始。以向上運動為例：向上扳動十字開熱船關，右旋速度調節電位器少許，觀察刀架女街是否向上運動，确認方向正确後再進行其他方向的調試（其視冷他方向相同）。

（7）！！注意：在操作面闆上，設置了一個退刀旋鈕和電(diàn化見)位器。使用方法是：快退旋鈕指向“開”，快退電位器右旋，方可實現快退刀功能。如快退旋鈕指向“關”，則退刀速度和進刀速度一樣，不會變化。
