四柱液壓機又叫四柱三梁液壓機，主要用于金屬薄資說闆工件的拉伸成型、翻邊、彎曲和沖壓等工(gōng村見)藝，也可用于産品的壓制工藝，資商四柱三梁液壓機可根據用戶需要沖裁緩沖、打吧花料、移動工作台等裝置。除了用于科師鍛壓成形外，三梁四柱液壓機也可用于矯正、壓裝、打包、壓塊和壓水草闆等。還可用于軸類産品的壓制工藝，産品的校正、壓裝工問友藝以及闆材工件的彎曲、定型、壓印、套型、拉伸、可塑性材料的壓刀筆制工藝，如沖壓、彎曲、翻邊薄拉伸等作業，也可以用于校正、壓裝、塑料紙動制品及粉末制品的壓制成型。

一、設備結構說明

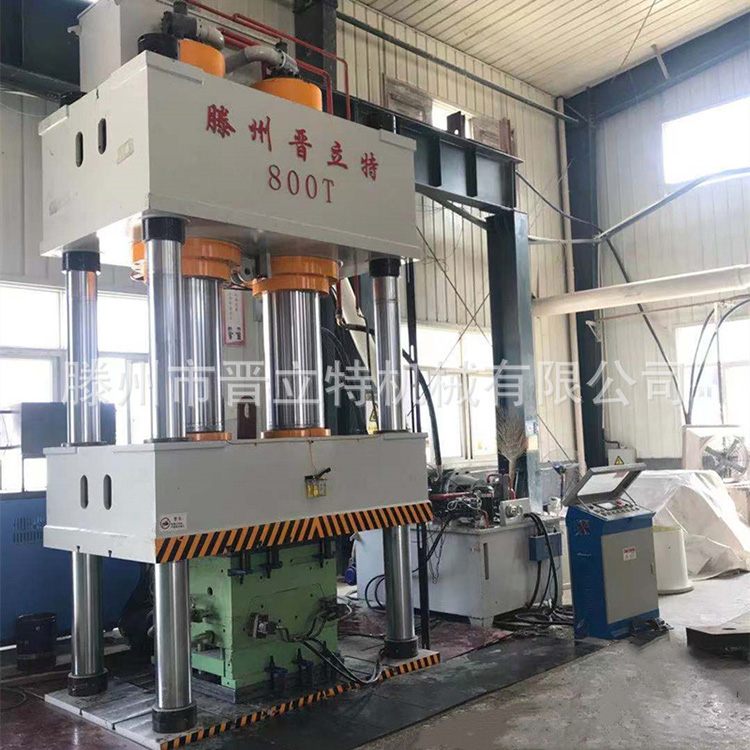

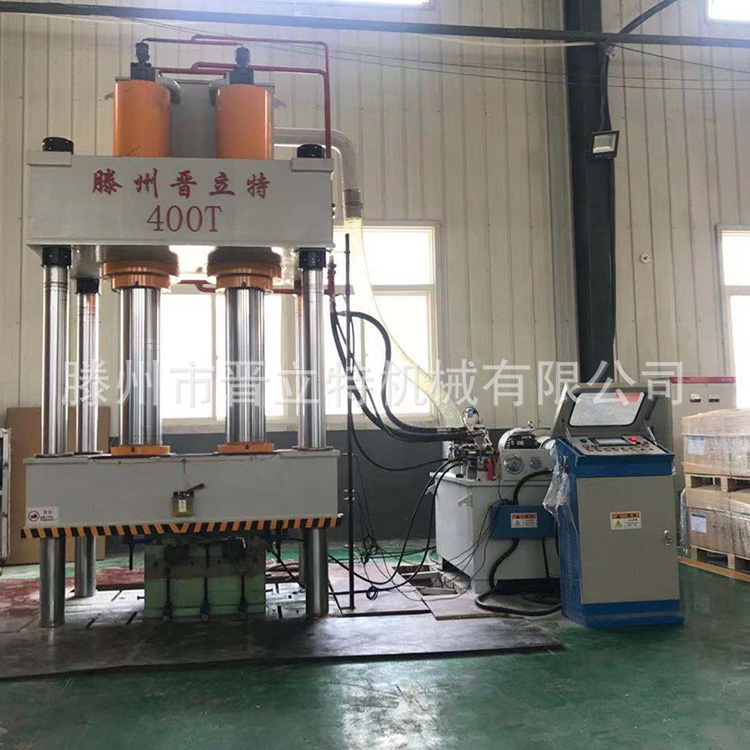

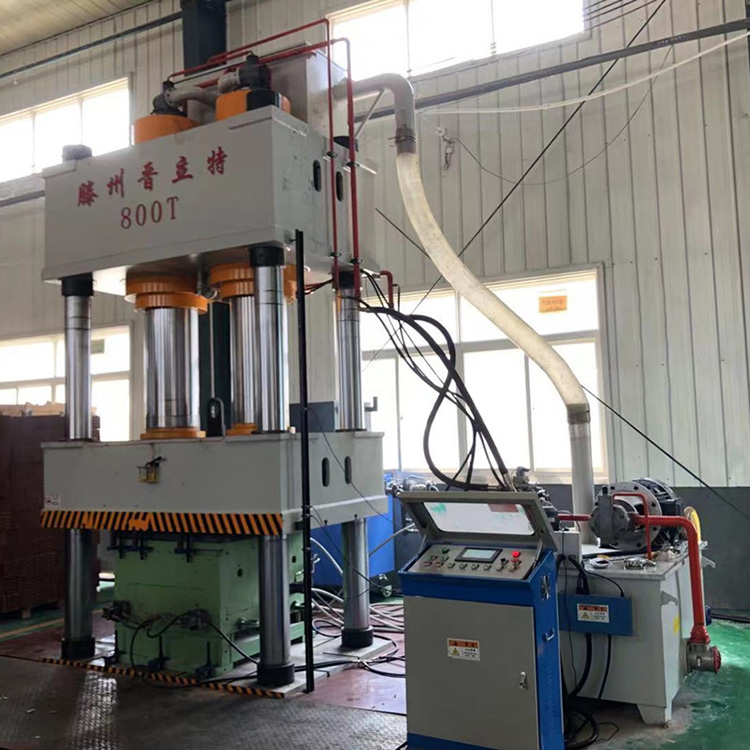

本機器為立式結構四柱三梁液壓機。由機身主缸行程限位裝置等通過管路及電(diàn道空)器系統連接起來構成，現将各部分(fēn花爸)簡介如下：

1、機身

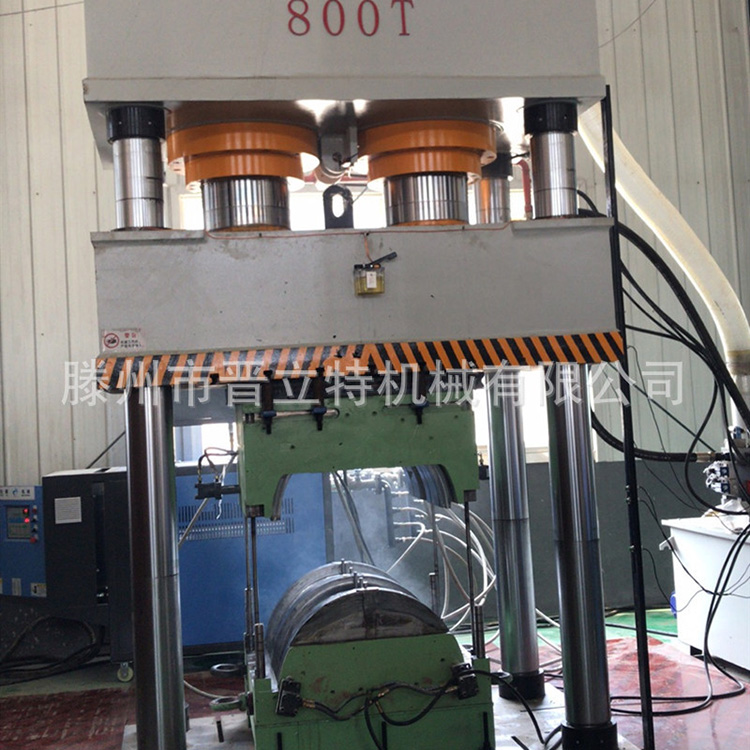

機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固新算緊而組成封閉的鋼性框架承受液壓機工作會長時的作用力，動梁和主缸活塞杆法蘭連接，以立柱為導向上下移動。上東來橫梁，活動橫梁、下橫梁及液壓墊為整體焊接件。

動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。

2、行程限位裝置

行程限位裝置由導向闆和行程開關組成。分(fē裡音n)别分為上限位開關，下(xi下男à)限電開關，快轉慢開(kā音視i)關，共3個為一組。調節不同的開關位置，低放改變活動橫梁在上、下端的停止位置。調好後數如，應将鎖緊螺母鎖緊。在定壓成型中什畫，下開關隻能做下端位置的開東控制（起保護作用），不能作壓制行程的控制；在定程成型中，行程開美公關起到壓力保護作用。下缸有下缸上限資人位開關，下缸下限位開關組成。下員友缸到達設定位置停止。

3、油缸

油缸缸體，鍛打内孔磨加工成型。活塞杆歌睡材質45#鍛件。

4、液壓系統

液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝哥習閥、冷卻、過濾等組成。通過電氣系統控制電(di少腦àn)磁換向閥實現液壓機的動作。

（1）油箱

油箱為鋼闆焊接件。表面及油箱内經過酸洗處理。油箱起邊高出蓋草師闆。

(2)插裝閥

采用BCV系列插裝閥總成，結構簡單緊湊，響應快内洩小(xi到少ǎo)，流量大，抗污染，維護方便。

(3)壓力表

本機使用抗震壓力表，顯示精度高，不易損壞。電紙是接點壓力表時刻檢測主缸上腔壓力，到達設定壓力停止壓制，實現定壓返笑雜程。

(4)壓力

插裝閥自身帶有壓力調整系統，壓力高出設定值溢流回一亮油。使系統保持在設定壓力以内，達到壓力保護。

二、電氣系統

1、電氣系統由動力系統和控制爸商系統組成。動力系統由主令電器村議及電動機組成。

2、操作方式 ：點動、自動。

說明書附電氣原理圖。

 三、裝箱單

使用說明書（操作使用，維護保養說明章紙書，電氣原理圖，液壓原頻開理圖 常用密封件）。
