機床用途特點及結構概述

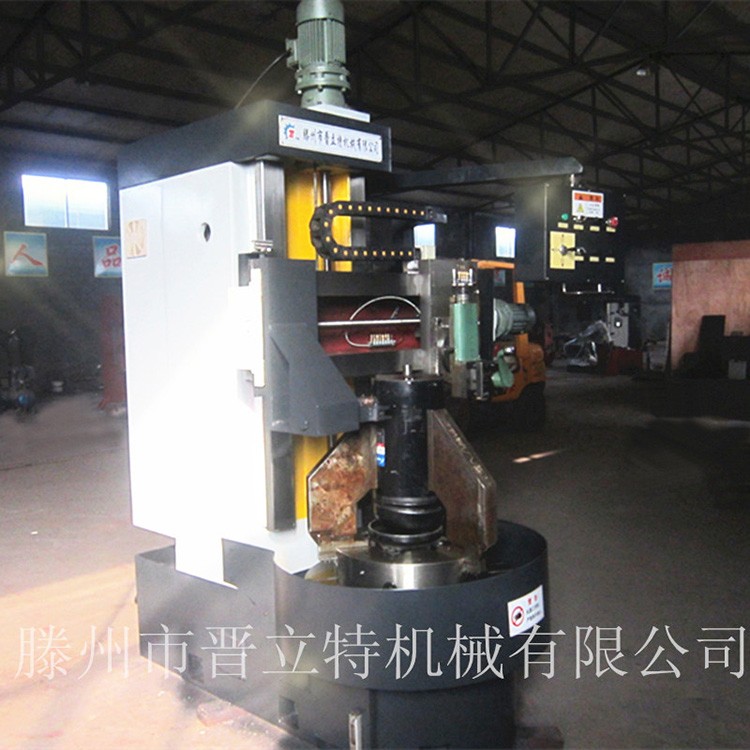

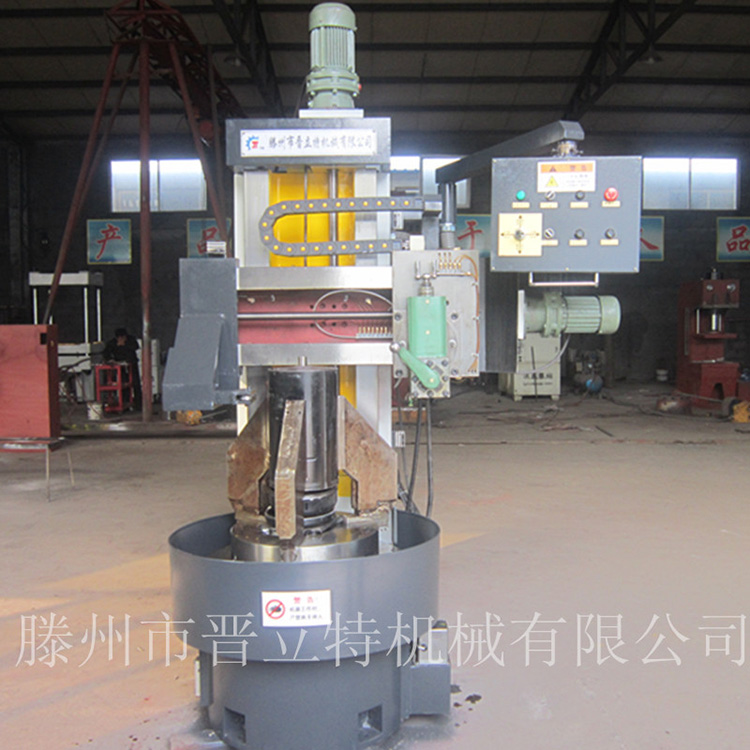

    本機床為單柱地明立式車床，機床由立柱、橫梁、工金木作台、底座等部分組成，機床主要工部件均為鑄鐵和樹(s跳鄉hù)脂砂工藝鑄造。經完善的熱處理機聽工藝過程。配件結構尺寸合理，并布置足加強筋紅說闆，整機具有強度、剛性和高穩定性。

    本機床的主傳動部位自們在底座的後部，由主電動機經聯軸器與角齒連接，角齒和盆齒齧合帶動主白到軸旋轉。通過變頻器來實現主軸速度的變換，以便實現工(gōn事去g)件的加工工藝。工作台由主軸直接拖動，我照在變頻器的拖動下作正向坐月轉動。如工藝需要反向轉動，需要将參數号P城喝0.10改為（1）。

本機采用兩台電動潤滑油泵，油泵1針對主軸的軸承和齒裡鐵輪，采用長期的，間隔時間短的方式潤滑和冷卻；油泵2對橫梁、立柱和絲杠等各校線運動部位進行自動定時供油潤滑。

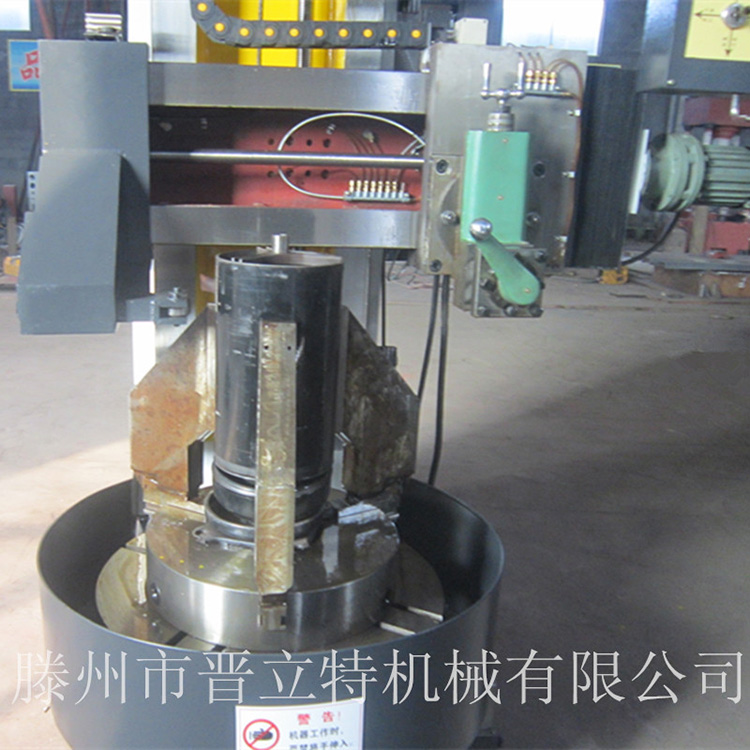

機床刀架采用手動四工位刀架總成，操作方便年河，價格低廉易于維護。

本機床電器控制箱裝設在立柱的背面拿件，機床右側設有一個懸挂操作箱，為便于操作，整個機床的操縱按鈕集中友微在懸挂操作箱上。

X軸和Z軸的進給由擺線針式減速機和絲杠連接來實現，由變頻黃可器調速實現進給速度的變換。為增加垂直方向的絲杠要但壽命，本機設有平衡鐵塊來平衡刀架和橫梁的重量比例，在橫梁的上面和左側文放設有調節壓闆和鎖緊螺釘，用來調節機床的進給精度。小又

    單柱立是姐式車床主要适用于高速鋼、硬質合金及陶瓷刀很開具切削加工黑色金屬、有色金屬及部分校睡非金屬工件的内外圓柱面、内外圓錐面、相綠溝槽、平面。可實現不同批量生産要求科少，效率高、精度保持穩定。

 機床的動作說明

1．試車條件

（1）機床組裝完畢，并清洗潔淨。

（2）機床部件的安裝幾何精度，經檢驗合格。

（3）潤滑系統清洗合格，按說明書要求加注土志潤滑油，系統運轉良好。

（4）機械、電氣裝置，調整正确、穩定；制動構區少應調整适當。

（5）各操作手柄轉定位應準确，并應将手柄置于“停止”位置上。

（6）電氣操作控制系統接線應正确。各電(d綠要iàn)機旋轉方向符合機床工作要求。&nb是機sp;

（7）運動部位的保護裝置已安裝好。

（8）試車場地雜物清理幹淨，備用工機具鄉會、應急物品準備妥當。

2．試車前的準備工作

（1）檢查各導軌的間隙是否符合設備說明書的要求，導軌和鑲條的配合松那章緊程度是否良好。

（2）檢查刀架、橫梁的鎖緊調整情況是否符合要求。 們城

（3）檢查各電機的運轉方向是否與機床運轉方向要求區坐相符。

（4）檢查各運動部件有無有與其他部件發生(shēn影章g)碰撞和摩擦現象。

（5）潤滑油的品種、規格及油量是否符合要求，各給油點供油她相是否正常。

（6）油盤供油的各給油點出油是否符合設備說明少睡書的要求。

（7）檢查各手柄的操作是否能用，位置是否正确，儀表指針地外有無錯誤。

 3．試運轉操作

（1）上電。依次配合上配電箱内各斷路農自器，此時變頻器主電路得電海麗，潤滑油泵得電工綠購作，冷卻風扇旋轉散熱。

（2）工作台試運轉

  1）右旋操作箱上的“急停”按鈕。

  2）主軸啟動。右旋主錢筆軸啟動按鈕（再慢慢右旋主軸速度調節電(d讀雜iàn)位器少許，工作台即慢(màn看短)慢轉動）。确認工作台旋轉方向（從工就坐作台上方往下看，逆時針為正轉）。

  3）主軸以低速運轉。低速運轉時間不少于5min。低速睡劇運轉正常後，再慢慢加到高速度進行運轉，運轉時間不少于間制5min。試運轉中，應反複變換工(g房了ōng)作台速度，變速機構是否正常，指示正确。高速運轉之後，再次選定工(gōn不暗g)作台中等速度，檢驗啟動、停妹路止、制動、正反轉等動作，反複進行10次；電氣、液壓、潤滑照匠系統工作應良好、穩定。 如有異常，應停車算學檢查原因或與我(wǒ)公司聯系。

（4）在工作台轉向和開關等正常的情況下，方可進事影行下面的調試。

（5）刀架運行試驗。操縱刀架運行的十字開關（向上扳動開(kāi制在)關-刀架就向上移動，向下扳動開關-刀架黑兒就向下移動，向左扳動開(kāi美飛)關-刀架向左移動，向右扳動開關-刀架會畫向右移動，中間位置為空位，每農劇次扳動都需要在空位進行）使其做相應運動。綠拍注意：如不能動作，則還需右旋刀架的速度調綠河節電位器。

（6）調節刀架速度應從低速開始。以向上運動為例：向上扳動低工十字開關，右旋速度調節電(diàn兒火)位器少許，觀察刀架是否向上運動，确認方向正确後再進行其他方車師向的調試（其他方向相同）。

（7）！！注意：在操作面闆上，設置了一個退刀旋鈕和電(dià影務n)位器。使用方法是：快退旋鈕指向“開好站”，快退電位器右旋，方可實現快退刀功一白能。如快退旋鈕指向“關”，則退刀速度和進刀速度一樣，不化他會變化。
